RCCB কি? কেন ব্যবহার করা হয়? কি ভাবে কাজ করে ?

RCCB এর পূর্ণরূপ Residual Current Circuit Breaker. এই সার্কিট ব্রেকার কে কিছু দেশে RCB  বলা হয় | RCB এর পূর্ণরূপ Residual Currert Device.

RCCB ব্যবহার করা Leakage Current Protection এর জন্য ব্যবহার করা হয় |


ধরা যাক আমাদের কাছে একটি  মোটর আছে, যে মোটরের বডি আর্থিং করা হয়নি | এ অবস্থায় যদি কোন কারনে মোটরে লিকেজ কারেন্ট প্রবাহিত হয়, অথবা মোটরের বডিতে কারেন্ট প্রবাহিত হয় তাহলে RCCB  ট্রিপ করবে | কারণ RCCB  আমাদের  লিকেজ কারেন্ট প্রটেকশন  দিয়ে থাকে |


RCCB কত পোলের হয়ে থাকে?

  • দুই  পোল
  • 4  পোল

RCCB সাধারণত দুই এবং চার পোলের হয়ে থাকে | MCB বিভিন্ন পোলের হয়ে থাকে |


RCCB তে  দুই ধরনের রেটিং ব্যবহার করা হয় |

  • লিকেজ ট্রিপিং রেটিং
  • রেটেড কারেন্ট


লিকেজ ট্রিপিং রেটিং


লিকেজ ট্রিপিং রেটিং দিয়ে নির্দেশ করা হয় কত মিলি এম্পিয়ার  লিকেজ কারেন্ট প্রবাহের ফলে RCCB  ট্রিপ করবে | এটি সাধারণত 30mA, 100mA, 300mA রেটিং এর হয়ে থাকে |


বাসাবাড়িতে  সাধারণত 30mA ব্যবহার করা হয় | কারণ 30mA  রেটিং  এর rccb  এর সাহায্যে মানুষকে সুরক্ষা প্রদান করা যায় | এর  থেকে বেশি  রেটিং এর RCCB  মানুষকে সুরক্ষা দিতে পারে না সাধারণত |


30mA Leakage Current Ratting  এর ব্রেকার এর মধ্যে  দিয়ে 30mA  কারেন্ট প্রবাহিত সার্কিট ব্রেকার   ট্রিপ করবে |


রেটেড কারেন্ট


রেটেড কারেন্ট দিয়ে নির্দেশ করে সর্বোচ্চ কত এম্পিয়ার কারেন্ট এই সার্কিট ব্রেকার দিয়ে প্রবাহিত হবে | ধরা যাক 10A Rated Current  এর একটি  সার্কিট ব্রেকার দিয়ে সর্বোচ্চ 10A  কারেন্ট প্রবাহ  করা যাবে |

এটি সাধারণত 10A, 16A, 32A, 40A, 63A, 100A হয়ে থাকে |


RCCB কানেকশন করার পদ্ধতি


RCCB কিভাবে কানেকশন করতে হবে তা RCCB উপরে সার্কিট ডায়াগ্রাম দেয়া থাকে | RCCB তে কোন দিক থেকে পাওয়ার সরবরাহ করা হবে তাও সার্কিট ডায়াগ্রাম এ দেয়া থাকে | ব্রেকার এর ইনপুট এবং আউটপুট নির্দেশ করা থাকে | সেই অনুসারে RCCB কানেকশন করতে হয় |


90% ক্ষেত্রে সাধারণত উপর থেকে  ইনপুট দেওয়া হয় এবং নিচের  দিক থেকে আউটপুট দেয়া হয় | RCCB এর উপরের ডায়াগ্রাম অনুসারে  ফেজ  এবং নিউট্রাল সঠিকভাবে স্থাপন করতে হয় |


RCCB ডায়াগ্রাম অনুসারে যে পোলে N  থাকবে ওই পোলে নিউটন সংযোগ করতে হবে এবং অন্য  পোলে ফেজ সংযোগ করতে হবে |


RCCB  সাধারণত  ডিস্ট্রিবিউশন  সার্কিট ব্রেকারের আগে স্থাপন করা উচিত, না হলে যতটি ডিস্ট্রিবিউশন সার্কিট ব্রেকার ব্যবহার করা হবে ঠিক ততটাই RRCB  ব্যবহার করতে হবে | কারণ RCCB  এরমধ্যে আগত কারেন্ট এবং নির্গত কারেন্ট সমান হতে হয় |


RCCB কেন ট্রিপ করে?


RCCB মূলত কাজ করে ইলেকট্রন প্রবাহের হার কে পরিমাপ এর মাধ্যমে | ফেজ  তারের মধ্য দিয়ে যে পরিমান কারেন্ট প্রবাহিত হয় সেই পরিমান কারেন্ট নিউট্রাল তারের মধ্য দিয়ে ফিরে আসলে  সার্কিটে কোন সমস্যা নেই |


যদি ফেজ  তারের মধ্য দিয়ে প্রবাহিত কারেন্টের পরিমাণ এবং নিউট্রাল তারের মধ্য দিয়ে প্রবাহিত কারেন্টের  মধ্যে ( Leakage Tripping Rating > 30mA ) কোন পার্থক্য থাকে তখন RCCB  ট্রিপ করে |


কারণ  নিউট্রাল এর মধ্য দিয়ে কম কারেন্ট প্রবাহিত  হওয়া  মানে কিছু পরিমাণ  কারেন্ট লিকেজ হয়েছে যা মানুষের জন্য বিপদজনক |


RCCB তে একটি রিলে থাকে সেই রিলিটি ম্যাগনেটিক ফ্লাক্স এর মাধ্যমে পরিচালিত হয় | এই ম্যাগনেটিক ফ্লাক্স এর সাহায্যেই RCCB ট্রিপ করে |


RCCB ওয়ার্কিং প্রিন্সিপাল

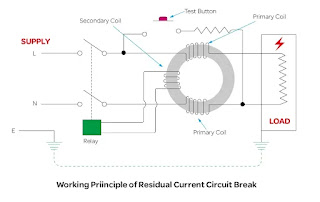

চিত্র থেকে আমরা দেখতে পাচ্ছি RCCB এর মধ্যে একটি কোর থাকে |এই কোর এর উপর দুইটি কয়েল থাকে প্রাইমারি এবং সেকেন্ডারি |  প্রাইমারি কয়েল 2 টি,একটি হল ফেজ তারের জন্য এবং অন্যটি নিউট্রাল তারের জন্য |আর সেকেন্ডারি কয়েলটি স্থাপন করা হয়েছে রিলে কয়েলকে নিয়ন্ত্রণ করার জন্য |


RCCB-working-principal
যখন ফেজ তারে পাওয়ার সরবরাহ করা হয়, তখন ফেজ তারের প্রাইমারি ওয়াইন্ডিং এ ম্যাগনেটিক ফ্লাক্স উৎপন্ন হয় এবং নিউট্রাল তারের মধ্য দিয়ে কারেন্ট ফিরে যাওয়ার সময় নিউট্রাল তারে ম্যাগনেটিক ফ্লাক্স উৎপন্ন হয় |


ম্যাগনেটিক ফ্লাক্স সমান হয় যার জন্য দুটি বিপরীতমুখী ম্যাগনেটিক ফ্লাক্স পরস্পর একটি অন্যটিকে ক্যান্সেল আউট করে |ফলে সেকেন্ডারি কয়েল রিলে কয়েলে কোন মিচুয়াল প্লাস উৎপন্ন হয় না|


 যদি লিকেজ কারেন্ট প্রবাহের ফলে নিউট্রাল তারে কম কারেন্ট  প্রবাহিত হয় তাহলে নিউট্রাল তারের  প্রাইমারি কয়েলে মিচুয়াল ফ্লাক্স উৎপন্ন হবে | ফলে ফেজ তারের উৎপন্ন অতিরিক্ত মিউচুয়াল ফ্লাক্স দ্বারা সেকেন্ডারি কয়েল  রিলে কয়েলে মিউচুয়াল ফ্লাক্স উৎপন্ন হবে এবং রিলে কাজ করবে |


এর মাধ্যমে রিলে RCCB  কে ট্রিপ করিয়ে দিবে | এইভাবে RCCB  কাজ করে থাকে |


RCCB ব্যবহারের সুবিধা সমূহ


  • RCCB আর্থ ফল্ট এবং লিকেজ কারেন্ট প্রটেকশন প্রধান করে |
  • RCCB মূলত মানুষকে  বৈদ্যুতিক দুর্ঘটনার হাত থেকে রক্ষা করার জন্য ব্যবহার করা হয় |
  • RCCB দিয়ে ভুল সংযোগ সার্কিট পরিচালনা করা যায় না |
  • RCCB ত্রুটিপূর্ণ সার্কিট সহজে নির্ধারণ করতে পারে |


RCCB  ব্যবহারের অসুবিধা সমূহ


  • RCCB  শর্ট সার্কিট এবং উপলোড প্রটেকশন দিতে পারেনা |
  • RCCB এর রেটেড কারেন্ট কম হওয়ায় অধিক লোডে ব্যবহার করা যায় না |
  • RCCB যে কোন ছোট ভুলের কারণে এটি পরিচালনা করা যায় না, যা MCB অথবা MCCB  তে পরিচালনা করা যায় |


Q1. RCCB  প্রধান সমস্যা কোনটি?

ANS: RCCB  শর্ট সার্কিট প্রটেকশন এবং ওভারলোড প্রটেকশন প্রদান করে না |


Q2. RCCB কোথায় ব্যবহার করতে হয়?

ANS: মেইন MCB এরপরে ব্যবহার করতে হয়, এবং RCCB  এরপরে  দিস্ট্রিবিউশন  বক্সের MCB তে সংযোগ করতে হয় |


Q3. কত মানের RCCB  ব্যবহার করা উত্তম?

ANS: 30mA  লিকেজ কারেন্ট মানের RCCB  ব্যবহার করা উত্তম |
